| Matériau raccordement 1 |
Acier inoxydable |
| Qualité du matériau raccordement 1 |
Acier inoxydable 316 (1.4401) |
| Protection de surface raccordement 1 |
Non traité |
| Traitement de surface raccordement 1 |
Non traité |
| Matériau raccordement 2 |
Acier inoxydable |
| Qualité du matériau raccordement 2 |
Acier inoxydable 316 (1.4401) |
| Protection de surface raccordement 2 |
Non traité |
| Traitement de surface raccordement 2 |
Non traité |
| Matériau raccordement 3 |
Acier inoxydable |
| Qualité du matériau raccordement 3 |
Acier inoxydable 316 (1.4401) |
| Protection de surface raccordement 3 |
Non traité |
| Traitement de surface raccordement 3 |
Non traité |

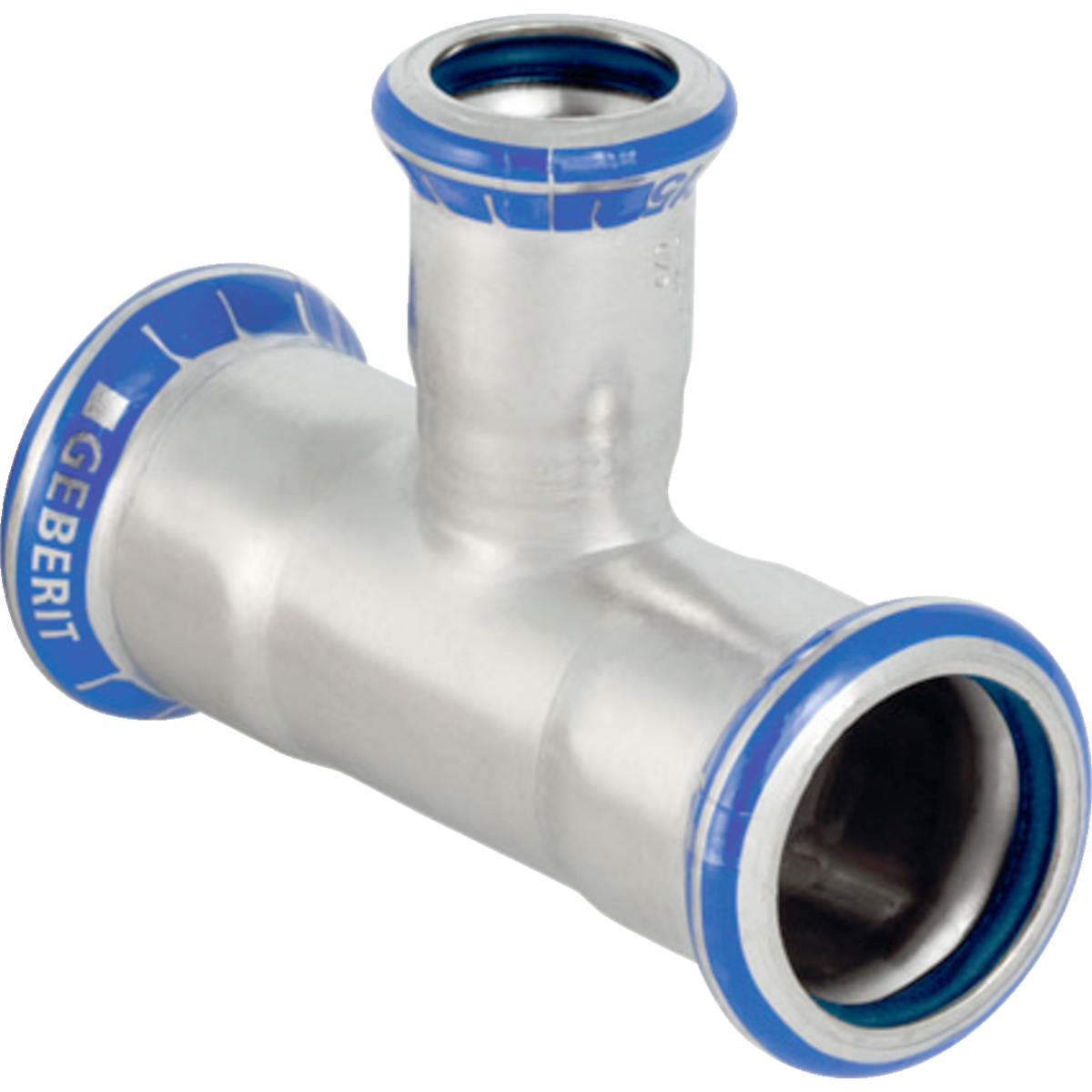

| Modèle |
Pièce en T |
| Angle |
90.000 ° |
| Type de flux |
Non |
| Réduit |
Non |
| En plusieurs parties |
Non |
| Lié au système |
Oui |
| Diamètre nominal raccordement 1 |
DN 80 |
| Diamètre extérieur du tube raccordement 1 |
88.900 mm |
| Raccordement 1 |
Manchon comprimé |
| Code contour connection 1 |
M |
| Diamètre nominal raccordement 2 |
DN 40 |
| Diamètre extérieur du tube raccordement 2 |
42.000 mm |
| Raccordement 2 |
Manchon comprimé |
| Code contour connexion 2 |
M |
| Diamètre intérieur nominal raccordement 3 |
DN 80 |
| Diamètre extérieur raccordement 3 |
88.900 mm |
| Raccordement 3 |
Manchon comprimé |
| Matériau d’étanchéité |
FPM (FKM) |
| Raccord de couleur principale |
Autre |
| Longueur raccordement 1 |
130.000 mm |
| Longueur de travail raccordement 1 |
70.000 mm |
| Résistant à la traction |
Oui |
| Longueur raccordement 2 |
89.000 mm |
| Longueur de travail raccordement 2 |
59.000 mm |
| Longueur raccordement 3 |
130.000 mm |
| Longueur de travail raccordement 3 |
70.000 mm |
| Avec matériau d’étanchéité |
Oui |
| Avec robinet de distribution |
Non |
| Avec purgeur d'air |
Non |
| Fermé |
Oui |
