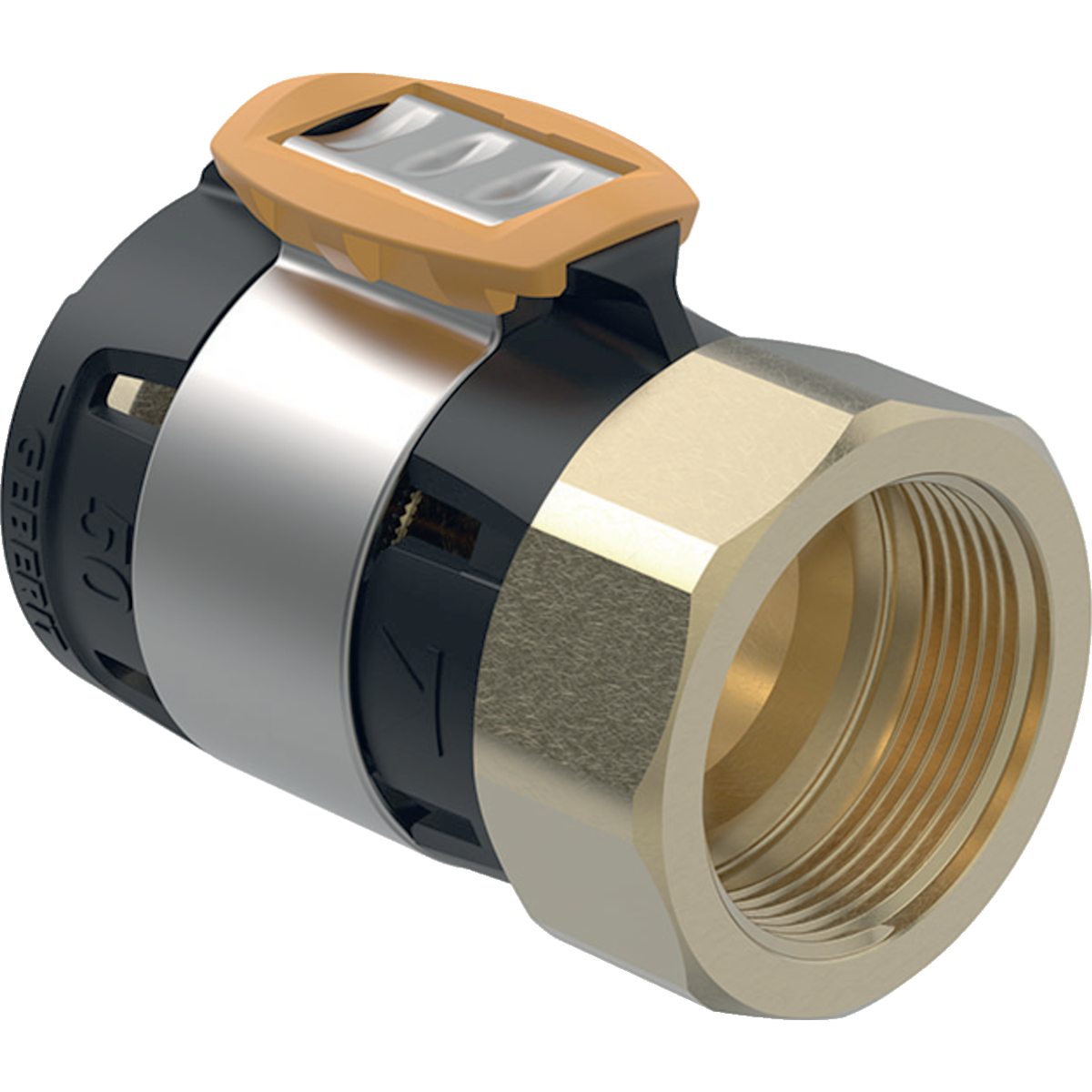

Raccord de transition avec filetage intérieur Geberit FlowF

Fiche produit
Copier l'URL du produit dans le presse-papier
TUBES ET RACCORDS > RACCORDS FLOWFIT
  • Applications
  • Installations d’eau potable dans les bâtiments
  • Eau chaude sanitaire
  • Chauffage et refroidissement
  • Installations résidentielles, tertiaires et bâtiments publics
  • Normes & certifications clés
  • EN 15804 + A1 – Déclaration Environnementale Produit (EPD)
  • EN ISO 14025 – Déclarations environnementales de type III
  • ISO 9001 – Management de la qualité (fabrication)
  • ISO 14001 – Management environnemental
  • ISO 45001 – Santé et sécurité au travail
  • Conformité eau potable
  • Raccords en laiton et bronze sans plomb
  • Joints EPDM compatibles eau potable
  • Matériaux autorisés pour l’eau destinée à la consommation humaine
  • Conforme aux exigences sanitaires européennes
Ø D CODE Réf. fournisseur.
1/2" x 16 22971801 620410001
3/4" x 16 22978788 620420001
1/2" x 20 22971802 620411001
3/4" x 20 22971804 620421001
3/4" x 25 22971796 620402001
4/4" x 25 22976831 620412001
4/4" x 32 22971797 620403001
4/4" x 40 22976830 620404001
5/4" x 32 22976832 620413001
5/4" x 40 22971803 620414001
6/4" x 40 22978789 620424001
6/4" x 50 22971798 620405001
2" x 50 22971799 620406001
2"1/2 x 75 22971800 620407001
22971801||620410001 22978788||620420001 22971802||620411001 22971804||620421001 22971796||620402001 22976831||620412001 22971797||620403001 22976830||620404001 22976832||620413001 22971803||620414001 22978789||620424001 22971798||620405001 22971799||620406001 22971800||620407001 22971801

620410001		 22978788

620420001		 22971802

620411001		 22971804

620421001		 22971796

620402001		 22976831

620412001
Matériau raccordement 1 Laiton Laiton Laiton Laiton Laiton Laiton
Qualité du matériau raccordement 1 CuZn21Si3P (CW724R) CuZn21Si3P (CW724R) CuZn21Si3P (CW724R) CuZn21Si3P (CW724R) CuZn21Si3P (CW724R) CuZn21Si3P (CW724R)
Protection de surface raccordement 1 Non traité Non traité Non traité Non traité Non traité Non traité
Traitement de surface raccordement 1 Non traité Non traité Non traité Non traité Non traité Non traité
Matériau raccordement 2 Laiton Laiton Laiton Laiton Laiton Laiton
Qualité du matériau raccordement 2 CuZn21Si3P (CW724R) CuZn21Si3P (CW724R) CuZn21Si3P (CW724R) CuZn21Si3P (CW724R) CuZn21Si3P (CW724R) CuZn21Si3P (CW724R)
Protection de surface raccordement 2 Non traité Non traité Non traité Non traité Non traité Non traité
Traitement de surface raccordement 2 Non traité Non traité Non traité Non traité Non traité Non traité
Forme Droit Droit Droit Droit Droit Droit
Angle du coude 0.000 ° 0.000 ° 0.000 ° 0.000 ° 0.000 ° 0.000 °
Réduit Non Non Non Non Non Non
Lié au système Oui Oui Oui Oui Oui Oui
Diamètre nominal raccordement 1 DN 12 DN 12 DN 15 DN 15 DN 20 DN 20
Diamètre extérieur du tube raccordement 1 16.000 mm 16.000 mm 20.000 mm 20.000 mm 25.000 mm 25.000 mm
Raccordement 1 Manchon comprimé Manchon comprimé Manchon comprimé Manchon comprimé Manchon comprimé Manchon comprimé
Code contour connection 1 Autre Autre Autre Autre Autre Autre
Diamètre nominal raccordement 2 1/2 pouce (15) 3/4 pouce (20) 1/2 pouce (15) 3/4 pouce (20) 3/4 pouce (20) 1 pouce (25)
Raccordement 2 Filetage intérieur cylindrique BSPT-Rp (ISO 7-1 / EN 10226-1) Filetage intérieur cylindrique BSPT-Rp (ISO 7-1 / EN 10226-1) Filetage intérieur cylindrique BSPT-Rp (ISO 7-1 / EN 10226-1) Filetage intérieur cylindrique BSPT-Rp (ISO 7-1 / EN 10226-1) Filetage intérieur cylindrique BSPT-Rp (ISO 7-1 / EN 10226-1) Filetage intérieur cylindrique BSPT-Rp (ISO 7-1 / EN 10226-1)
Code contour connexion 2 Autre Autre Autre Autre Autre Autre
Raccord de couleur principale Autre Autre Autre Autre Autre Autre
Matériau d’étanchéité EPDM EPDM EPDM EPDM EPDM EPDM
Résistant à la traction Oui Oui Oui Oui Oui Oui
Longueur 56.000 mm 58.000 mm 55.000 mm 58.000 mm 57.000 mm 61.000 mm
Longueur raccordement 1 38.500 mm 38.500 mm 38.500 mm 38.500 mm 38.500 mm 38.500 mm
Longueur de travail raccordement 1 6.500 mm 6.500 mm 5.500 mm 6.500 mm 6.000 mm 7.500 mm
Longueur raccordement 2 17.500 mm 19.500 mm 16.500 mm 19.500 mm 18.500 mm 22.500 mm
Longueur de travail raccordement 2 6.500 mm 6.500 mm 5.500 mm 6.500 mm 6.000 mm 7.500 mm
Largeur de clé 27.000 mm 32.000 mm 27.000 mm 32.000 mm 32.000 mm 41.000 mm
Avec matériau d’étanchéité Oui Oui Oui Oui Oui Oui
Fermé Oui Oui Oui Oui Oui Oui
Avec robinet de distribution Non Non Non Non Non Non
Avec purgeur d'air Non Non Non Non Non Non
