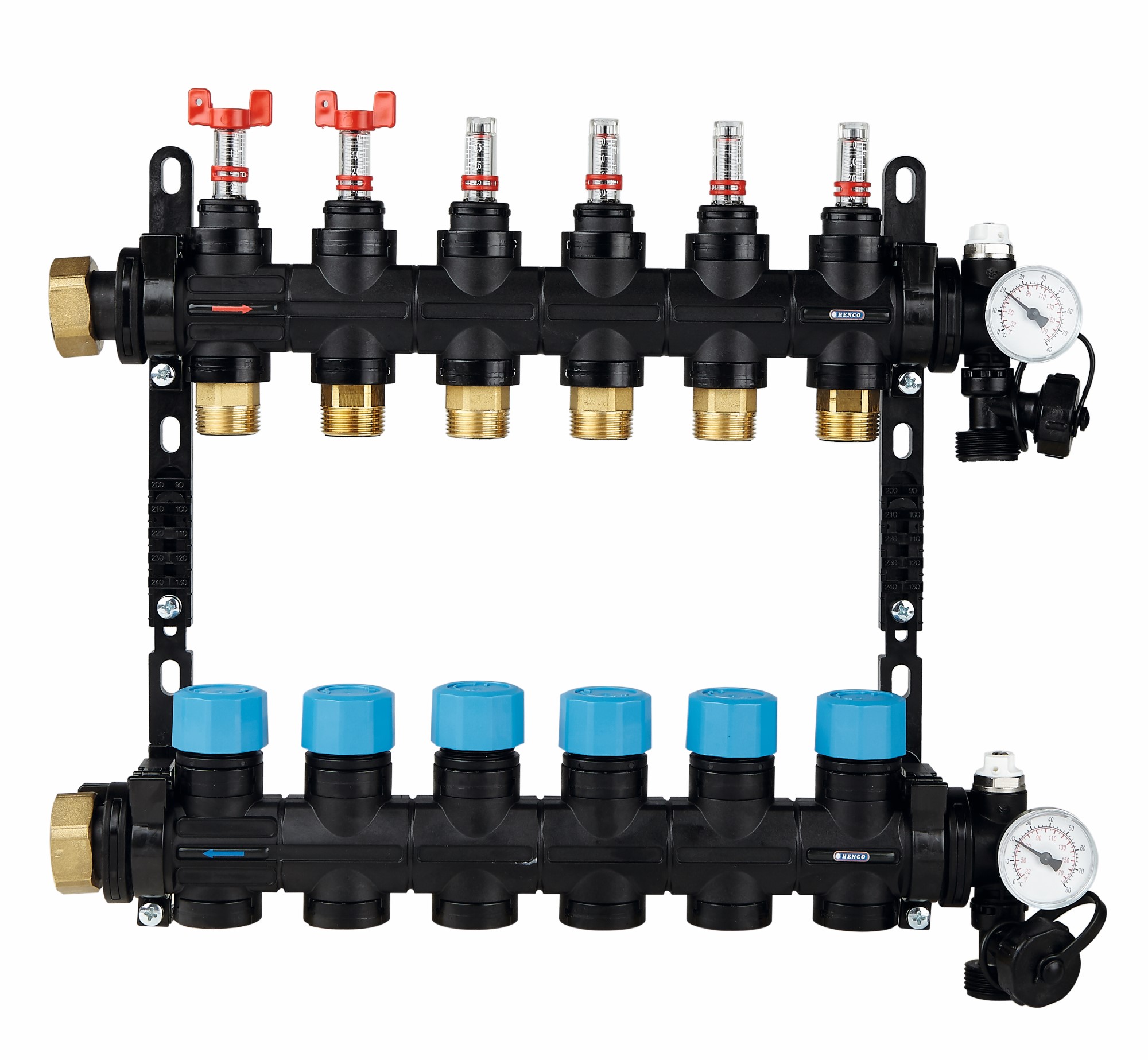

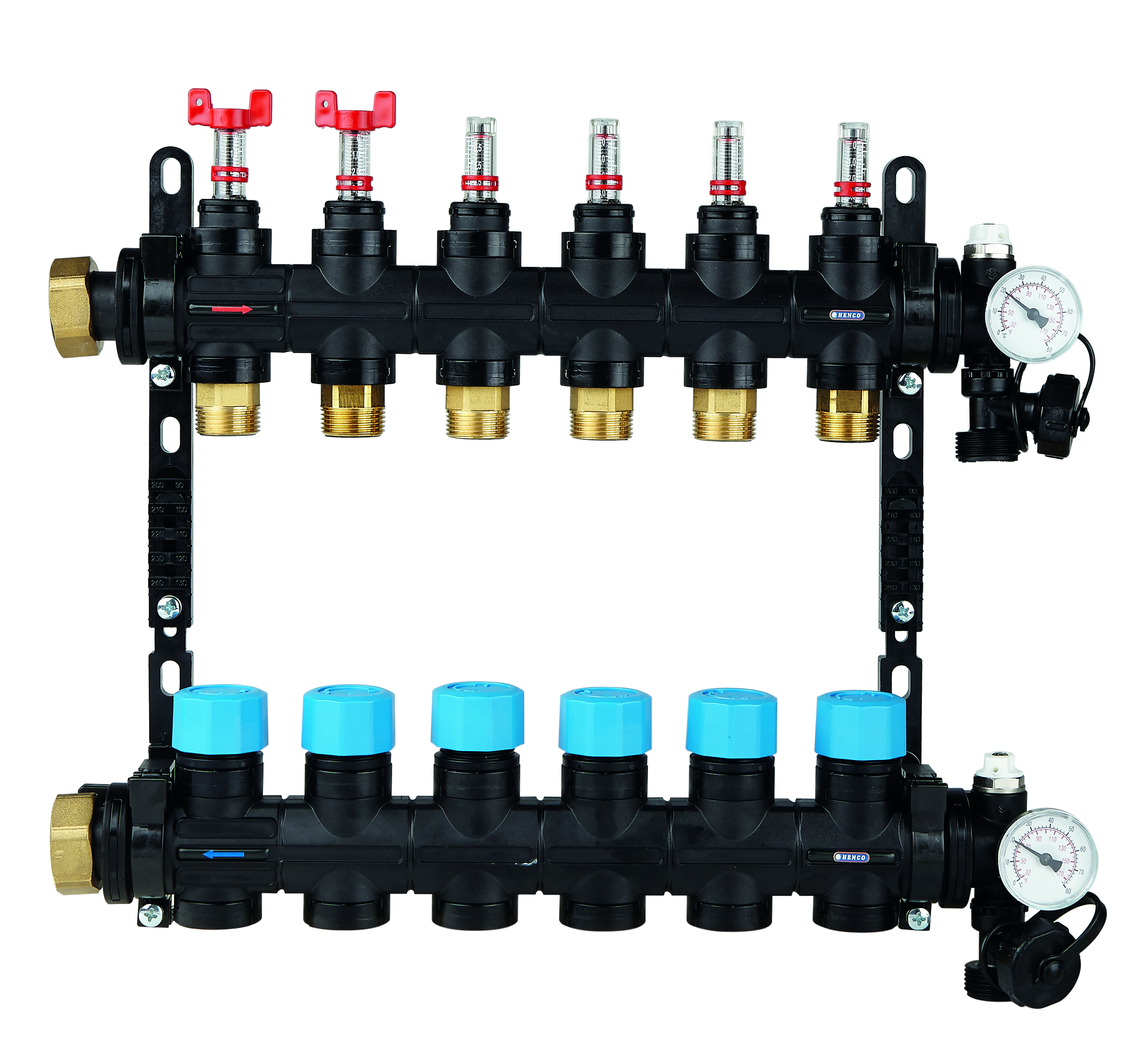

Collecteur composite, réglable avec débitmètre

Fiche produit
Copier l'URL du produit dans le presse-papier
CHAUFFAGE SOL  > HENCO
  • Débitmètres réglables
  • Eurocône en laiton sans tension
  • Supports réglables en composite
  • Comprend une prise d'air, un thermomètre et un robinet de vidange et de remplissage
  • Raccordement par écrou-union en laiton
  CODE Réf. fournisseur.
2 Sortie 22953810 UFH0605MDK0203L
3 Sortie 22953827 UFH0605MDK0303L
4 Sortie 22953834 UFH0605MDK0403L
5 Sortie 22953841 UFH0605MDK0503L
6 Sortie 22901262 UFH0605MDK0603L
7 Sortie 22953858 UFH0605MDK0703L
8 Sortie 22841315 UFH0605MDK0803L
9 Sortie 22840639 UFH0605MDK0903L
10 Sortie 22901279 UFH0605MDK1003L
11 Sortie 22952165 UFH0605MDK1103L
12 Sortie 22953865 UFH0605MDK1203L
22953810||UFH0605MDK0203L 22953827||UFH0605MDK0303L 22953834||UFH0605MDK0403L 22953841||UFH0605MDK0503L 22901262||UFH0605MDK0603L 22953858||UFH0605MDK0703L 22841315||UFH0605MDK0803L 22840639||UFH0605MDK0903L 22901279||UFH0605MDK1003L 22952165||UFH0605MDK1103L 22953865||UFH0605MDK1203L 22953810

UFH0605MDK0203L		 22953827

UFH0605MDK0303L		 22953834

UFH0605MDK0403L		 22953841

UFH0605MDK0503L		 22901262

UFH0605MDK0603L		 22953858

UFH0605MDK0703L
Type de raccordement côté primaire À 2 conduit À 2 conduit À 2 conduit À 2 conduit À 2 conduit À 2 conduit
Adapté au refroidissement Oui Oui Oui Oui Oui Oui
Matériau Plastique Plastique Plastique Plastique Plastique Plastique
Positionner la connexion principale Gauche/droite Gauche/droite Gauche/droite Gauche/droite Gauche/droite Gauche/droite
Raccord primaire Filetage femelle gaz cylindrique (BSPP) Filetage intérieur cylindrique BSPT-Rp (ISO 7-1 / EN 10226-1) Filetage intérieur cylindrique BSPT-Rp (ISO 7-1 / EN 10226-1) Filetage intérieur cylindrique BSPT-Rp (ISO 7-1 / EN 10226-1) Filetage intérieur cylindrique BSPT-Rp (ISO 7-1 / EN 10226-1) Filetage intérieur cylindrique BSPT-Rp (ISO 7-1 / EN 10226-1)
Diamètre nominal primaire 1 pouce (25) 1 pouce (25) 1 pouce (25) 1 pouce (25) 1 pouce (25) 1 pouce (25)
Diamètre extérieur du tube primaire 32.000 mm 32.000 mm 32.000 mm 32.000 mm 32.000 mm 32.000 mm
Avec vannes sur raccordement primaire Non Non Non Non Non Non
Température moyenne (fonctionnement continu) 0.000 - 60.000 °C 0.000 - 60.000 °C 0.000 - 60.000 °C 0.000 - 60.000 °C 0.000 - 60.000 °C 0.000 - 60.000 °C
Pression de travail max. 6.000 bar 6.000 bar 6.000 bar 6.000 bar 6.000 bar 6.000 bar
Avec vanne mélangeuse Non Non Non Non Non Non
Évolutif Oui Oui Oui Oui Oui Oui
Nombre max. de groupes d'extension 15.000 15.000 15.000 15.000 15.000 15.000
Collecteur multi-zone Non Non Non Non Non Non
Limitation de température Non Non Non Non Non Non
Avec soupape de non-retour Non Non Non Non Non Non
Avec pompe de circulation d'eau Non Non Non Non Non Non
Pression nominale d’article PN 6 PN 6 PN 6 PN 6 PN 6 PN 6
Avec régulateur Non Non Non Non Non Non
Contrôle de l'équilibre hydraulique Sans Sans Sans Sans Sans Sans
Mesure du débit volumique Analogique Analogique Analogique Analogique Analogique Analogique
Avec thermomètre Oui Oui Oui Oui Oui Oui
Alimentation de mesure de température Analogique Analogique Analogique Analogique Analogique Analogique
Retour de mesure de température Analogique Analogique Analogique Analogique Analogique Analogique
Avec désaération Oui Oui Oui Oui Oui Oui
Avec manomètre Non Non Non Non Non Non
Avec robinet de remplissage/vidange Oui Oui Oui Oui Oui Oui
Nombre de groupes secondaires 2.000 3.000 4.000 5.000 6.000 7.000
Raccord secondaire
Diamètre nominal secondaire 3/4 pouce (20) 3/4 pouce (20) 3/4 pouce (20) 3/4 pouce (20) 3/4 pouce (20) 3/4 pouce (20)
Diamètre extérieur du tube secondaire 12.000 - 20.000 mm 12.000 - 20.000 mm 12.000 - 20.000 mm 12.000 - 20.000 mm 12.000 - 20.000 mm 12.000 - 20.000 mm
Groupes fermant à clé Oui Oui Oui Oui Oui Oui
Avec indicateur de débit Oui Oui Oui Oui Oui Oui
Capacité de débit 0.000 - 5.000 l/h 0.000 - 5.000 l/h 0.000 - 5.000 l/h 0.000 - 5.000 l/h 0.000 - 5.000 l/h 0.000 - 5.000 l/h
Avec actionneur thermique Non Non Non Non Non Non
Différence min. de pression départ / retour secondaire 0.000 kPa 0.000 kPa 0.000 kPa 0.000 kPa 0.000 kPa 0.000 kPa
Avec étrier de fixation murale Oui Oui Oui Oui Oui Oui
Largeur 99.000 mm 99.000 mm 99.000 mm 99.000 mm 99.000 mm 99.000 mm
Hauteur 335.000 mm 335.000 mm 335.000 mm 335.000 mm 335.000 mm 335.000 mm
Profondeur 218.000 mm 268.000 mm 318.000 mm 368.000 mm 418.000 mm 468.000 mm
Avec transformation Non Non Non Non Non Non
