Spirotrap MB3 Séparateur de boues magnétique

Fiche produit
Copier l'URL du produit dans le presse-papier
ACCESSOIRE CHAUFFERIE > SÉPARATEURS DE BOUE & DÉGAZEURS > SPIROTECH
  • Un séparateur des boues avec une aimant en laiton avec une connexion universal. Facile à rincer. S’adapte sur canalisations verticales, horizontales et diagonales, dans les deux sens d’écoulement. Corps en laiton, résistant aux condensats et la corrosion. Temp. max 100°C, pression max. 10 bar.
MODÉLES Ø D CODE Réf. fournisseur.

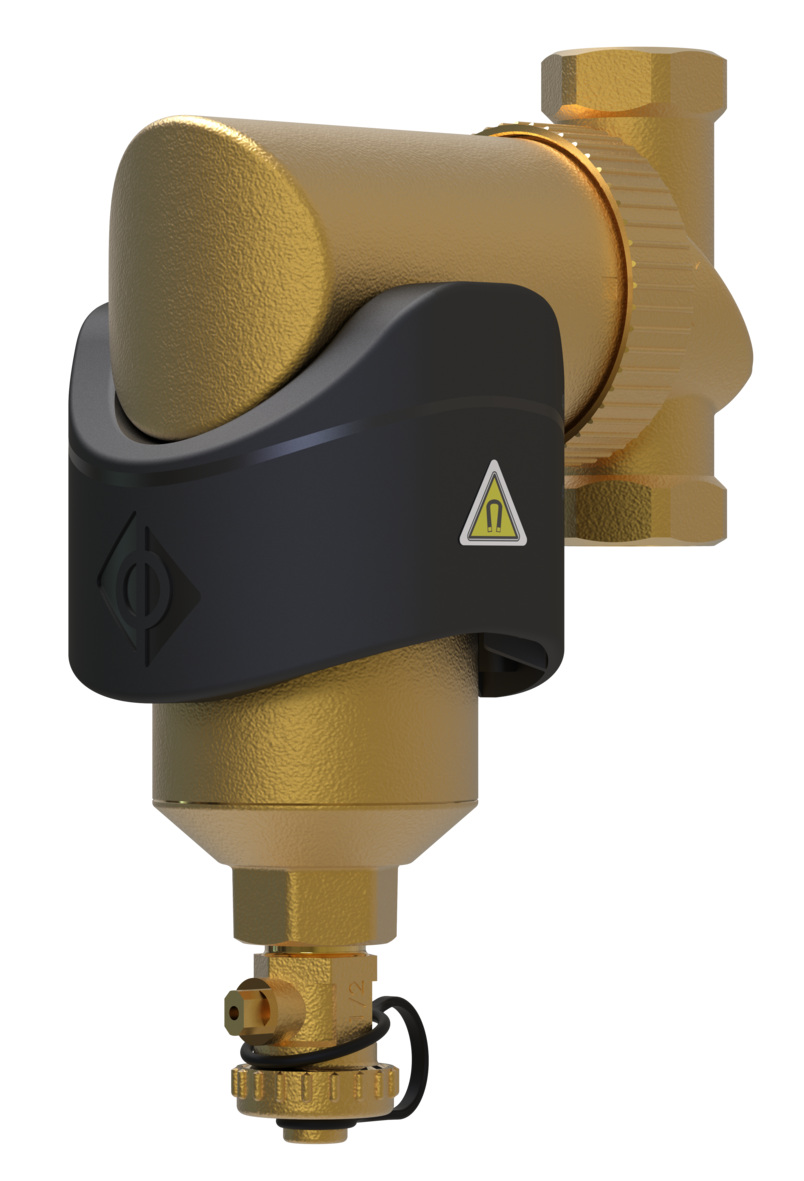

MB3 3/4" 1093721 UE075WJ
MB3 4/4" 1093722 UE100WJ

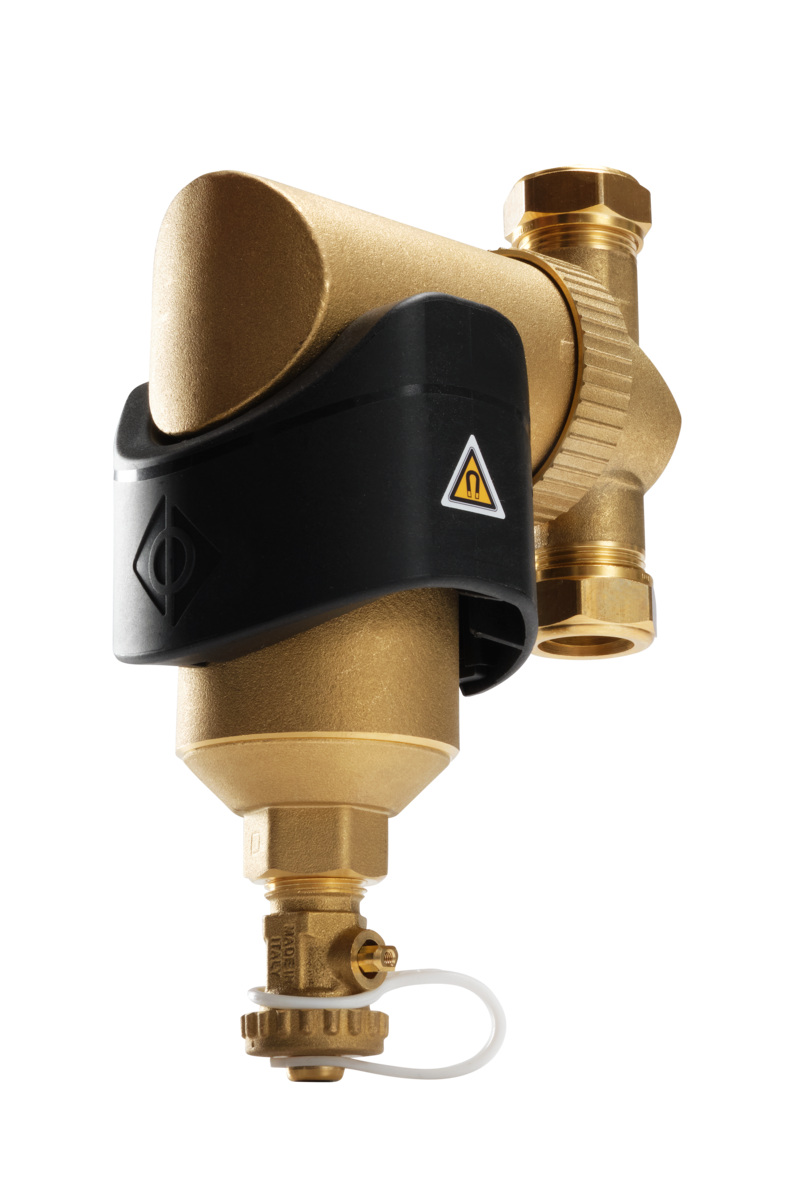

MB3 22 mm 1093719 UE022WJ
MB3 28 mm 1093720 UE028WJ
1093721|MB3|UE075WJ 1093722|MB3|UE100WJ 1093719|MB3|UE022WJ 1093720|MB3|UE028WJ 1093721
MB3
UE075WJ		 1093722
MB3
UE100WJ		 1093719
MB3
UE022WJ		 1093720
MB3
UE028WJ
Type de séparateur Saleté Saleté Saleté Saleté
Modèle Horizontal/vertical Horizontal/vertical Horizontal/vertical Horizontal/vertical
Matériau du raccordement Laiton Laiton Laiton Laiton
Classe de qualité raccord Autre Autre Autre Autre
Matériau du boîtier Laiton Laiton Laiton Laiton
Qualité du matériau du boîtier Autre Autre Autre Autre
Direction d'écoulement variable Oui Oui Oui Oui
Adapté au chauffage Oui Oui Oui Oui
Adapté au refroidissement Oui Oui Oui Oui
Suitable for solar Non Non Non Non
Diamètre nominal 3/4 pouce (20) 1 pouce (25) Autre Autre
Diamètre externe du tube     22.000 mm 28.000 mm
Raccordement Filetage intérieur cylindrique BSPT-Rp (ISO 7-1 / EN 10226-1) Filetage intérieur cylindrique BSPT-Rp (ISO 7-1 / EN 10226-1) Bague de serrage Bague de serrage
Longueur de construction 90.000 mm 90.000 mm 92.000 mm 112.000 mm
Pression nominale d’article PN 10 PN 10 PN 10 PN 10
Traitement de surface Non traité Non traité Non traité Non traité
Whirl operating principle Non Non Non Non
Negative pressure operating principle Non Non Non Non
Magnet operating principle Oui Oui Oui Oui
Thrust operating principle Non Non Non Non
Partial flow principle Non Non Non Non
Principle full flow with settling Oui Oui Oui Oui
Cleaning possible during operation Oui Oui Oui Oui
Emplacement de l'aimant Externe Externe Externe Externe
Capacité de débit 0.000 - 1.300 m³/h 0.000 - 2.000 m³/h 0.000 - 1.300 m³/h 0.000 - 2.000 m³/h
Adapté aux systèmes ouverts Non Non Non Non
Adapté aux systèmes fermés Oui Oui Oui Oui
Robinet de vidange Oui Oui Oui Oui
Avec filtre amovible Non Non Non Non
Volume du filtre 0.360 l 0.390 l 0.360 l 0.390 l
Filtre de rétrolavage Non Non Non Non
Avec aérateur automatique Non Non Non Non
Avec coupleurs Oui Oui Oui Oui
Distance de décalage entrée/sortie 0.000 mm 0.000 mm 0.000 mm 0.000 mm
Température moyenne (fonctionnement continu) 0.000 - 110.000 °C 0.000 - 110.000 °C 0.000 - 110.000 °C 0.000 - 110.000 °C
Pression de travail max. 10.000 bar 10.000 bar 10.000 bar 10.000 bar
Valeur Kvs 9.070 10.130 9.070 10.130
Avec isolation Non Non Non Non
Mélange glycol max. 50.000 % 50.000 % 50.000 % 50.000 %
