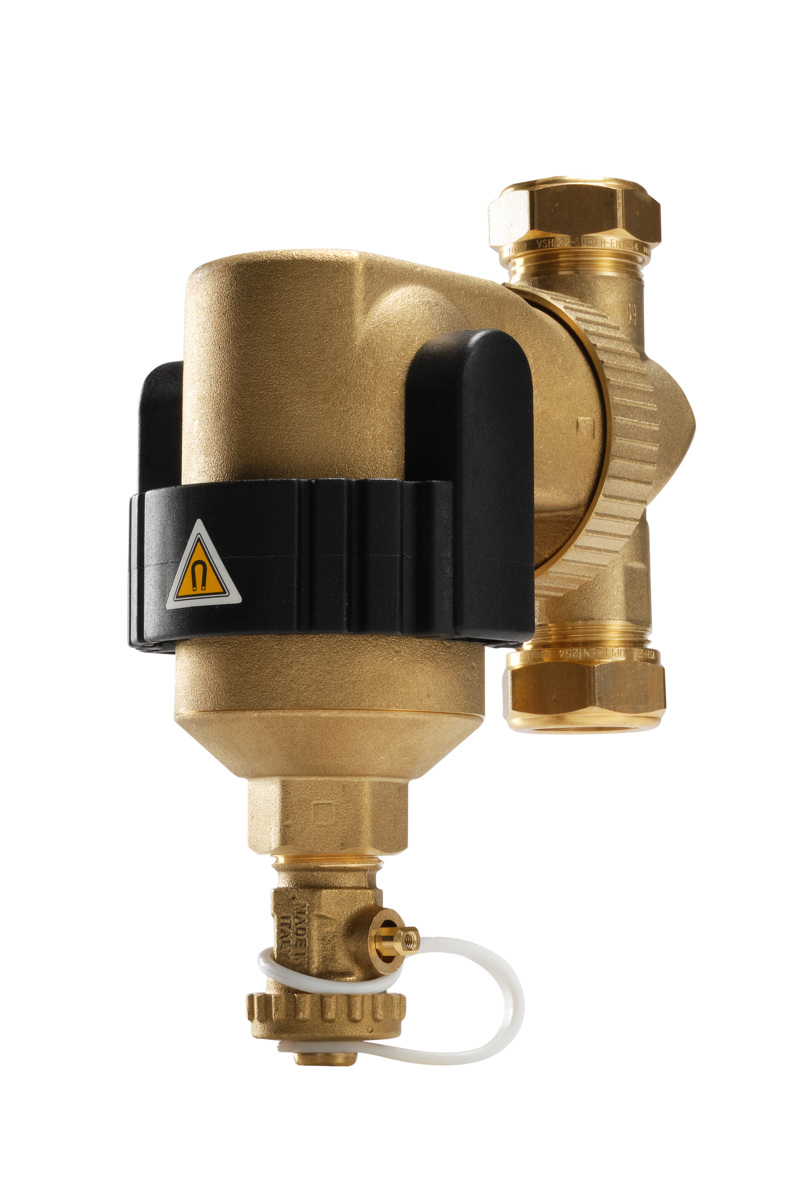

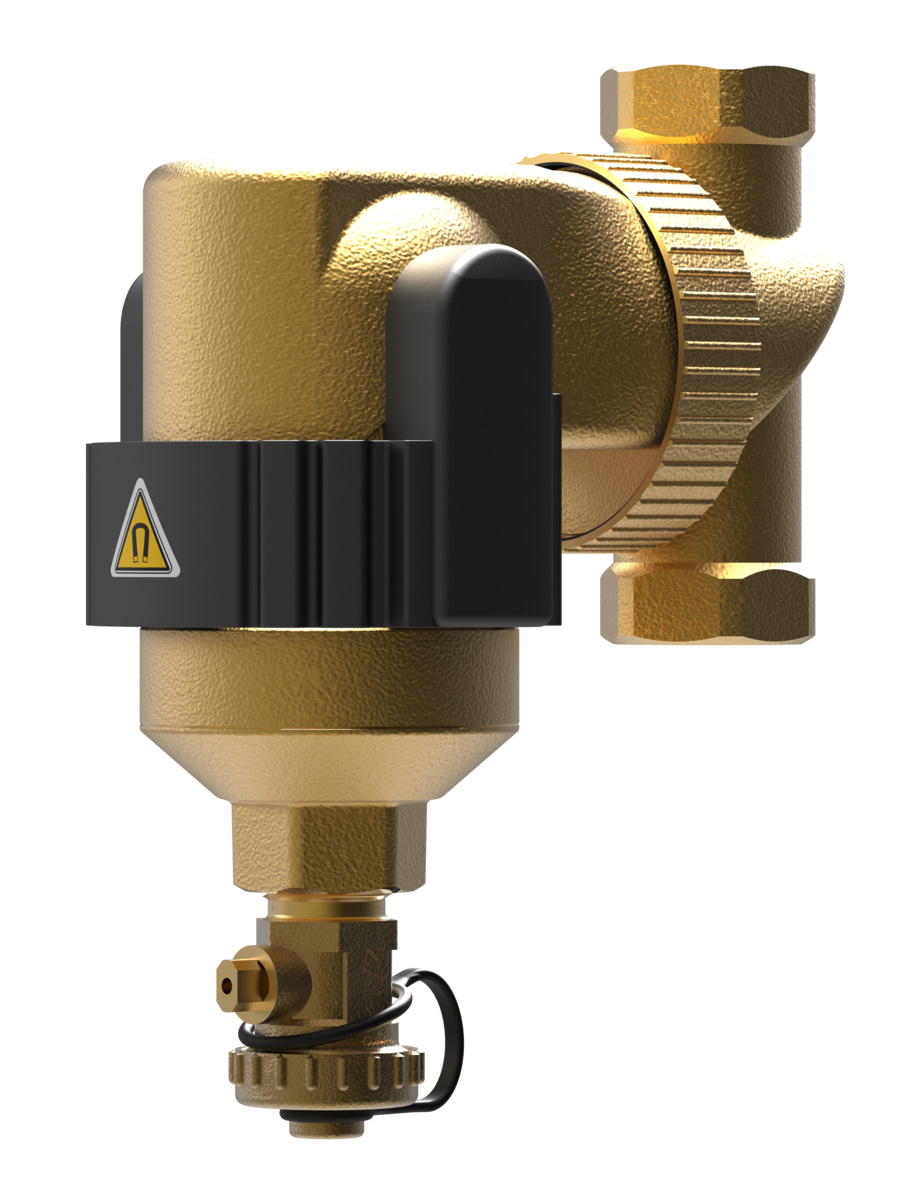

Spirotrap MBC1 Séparateur de boues avec aimant externe

Fiche produit
Copier l'URL du produit dans le presse-papier
ACCESSOIRE CHAUFFERIE > SÉPARATEURS DE BOUE & DÉGAZEURS > SPIROTECH
  • Séparateur de boues en laiton orientable 360°, avec aimant externe amovible, pression max 10 bar, température 110 °C, filtration active ≥ 5 µm, faible perte de charge.
Ø D CODE Réf. fournisseur.
22 1441615 UE022WH
28 1441616 UE028WH
3/4" 1441617 UE075WH
4/4" 1441618 UE100WH
1441615||UE022WH 1441616||UE028WH 1441617||UE075WH 1441618||UE100WH 1441615

UE022WH		 1441616

UE028WH		 1441617

UE075WH		 1441618

UE100WH
Type de séparateur Saleté Saleté Saleté Saleté
Modèle Horizontal/vertical Horizontal/vertical Horizontal/vertical Horizontal/vertical
Matériau du raccordement Laiton Laiton Laiton Laiton
Classe de qualité raccord Autre Autre Autre Autre
Matériau du boîtier Laiton Laiton Laiton Laiton
Qualité du matériau du boîtier Autre Autre Autre Autre
Direction d'écoulement variable Oui Oui Oui Oui
Adapté au chauffage Oui Oui Oui Oui
Adapté au refroidissement Oui Oui Oui Oui
Suitable for solar Non Non Non Non
Diamètre nominal Autre Autre Autre Autre
Diamètre externe du tube 22.000 mm 28.000 mm
Raccordement Bague de serrage Bague de serrage Bague de serrage Filetage intérieur cylindrique BSPT-Rp (ISO 7-1 / EN 10226-1)
Longueur de construction 120.000 mm 120.000 mm 120.000 mm 100.000 mm
Pression nominale d’article PN 10 PN 10 PN 10 PN 10
Traitement de surface Non traité Non traité Non traité Non traité
Whirl operating principle Non Non Non Non
Negative pressure operating principle Non Non Non Non
Magnet operating principle Oui Oui Oui Oui
Thrust operating principle Non Non Non Non
Partial flow principle Non Non Non Non
Principle full flow with settling Oui Oui Oui Oui
Cleaning possible during operation Oui Oui Oui Oui
Emplacement de l'aimant Externe Externe Externe Externe
Capacité de débit 0.000 - 1.300 m³/h 0.000 - 1.300 m³/h 0.000 - 1.300 m³/h 0.000 - 2.000 m³/h
Adapté aux systèmes ouverts Non Non Non Non
Adapté aux systèmes fermés Oui Oui Oui Oui
Robinet de vidange Oui Oui Oui Oui
Avec filtre amovible Non Non Non Non
Volume du filtre 0.360 l 0.390 l 0.360 l 0.390 l
Filtre de rétrolavage Non Non Non Non
Avec aérateur automatique Non Non Non Non
Avec coupleurs Oui Oui Oui Oui
Distance de décalage entrée/sortie 0.000 mm 0.000 mm 0.000 mm 0.000 mm
Température moyenne (fonctionnement continu) 0.000 - 110.000 °C 0.000 - 110.000 °C 0.000 - 110.000 °C 0.000 - 110.000 °C
Pression de travail max. 10.000 bar 10.000 bar 10.000 bar 10.000 bar
Valeur Kvs 9.070 12.170 9.070 12.170
Avec isolation Non Non Non Non
Mélange glycol max. 50.000 % 50.000 % 50.000 % 50.000 %
