UNITÉS DE VENTILATION 225 Compact

Fiche produit
Copier l'URL du produit dans le presse-papier
SYSTÈMES DE VMC TYPE DOUBLE FLUX > UNITES DE VENTILATION

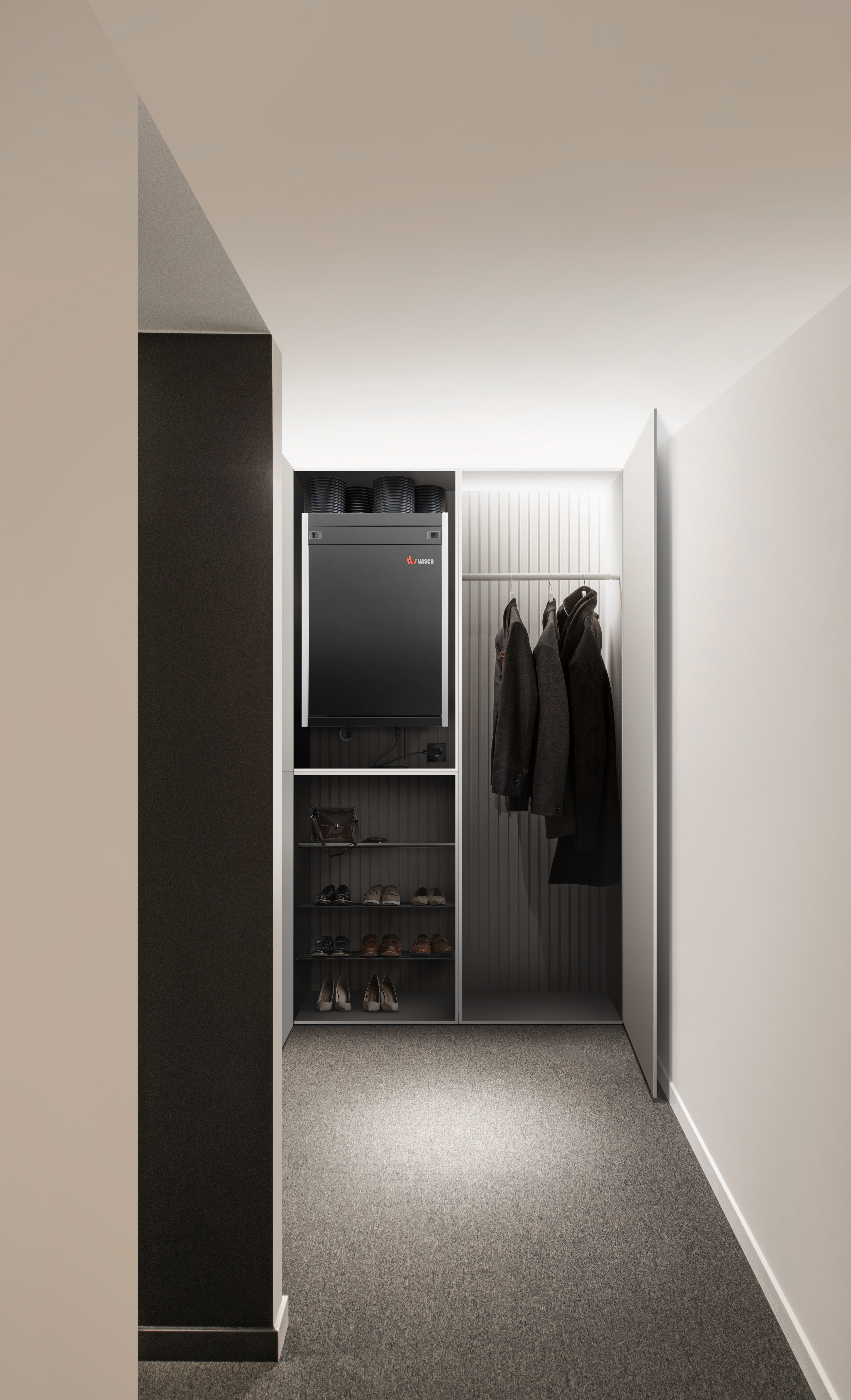

  • Avec des connexions en haut et en bas, cette unité de ventilation jusqu’à 275m³/h* est idéale pour des habitations compactes. Pour montage au plafond ou au mur. L’unité est équipée en standard d’un by-pass à 100% et d’un commutateur à 3 positions RF sans fil. Optionnellement extensible avec des commutateurs RF CO2 ou HR pour fonctionnement à la demande.
  • Les unités sont équipées de série des éléments suivants: • Unité de ventilation très compacte adaptée à un montage mural • Raccordement des conduits d’air intérieur en haut et en bas • Réversibilité des flux d’air grâce à un montage en miroir • Caisson en métal peint • Construction interne étanche en EPP (polypropylène expansé) • Échangeur de chaleur en plastique offrant un rendement élevé • Ventilateurs radiaux à courant continu, avec contrôle constant du débit • Action double by-pass avec chauffage et refroidissement gratuits • Contact d’alarme • Contact 3 positions pour commande externe • Signal 0-10 V pour commande externe (par un système domotique, par ex.) • Raccordement Modbus pour commande externe (par un système domotique, par ex.) • Capteur d’humidité interne pour régulation automatique du débit • Filtre à air M5 pour l’évacuation et F7 pour l’air frais, filtres selon EN779-ISO16890 F7- ePM1 55 %, M5- ePM10 50 % • Possibilité de combiner jusqu’à 3 unités de ventilation sur une ou plusieurs contrôles • Possibilité de combiner jusqu’à 20 sélecteurs RF (3 positions/CO2/HR (humidité)) avec 1 unité de ventilation • Y compris un siphon sec • Y compris un sélecteur RF à 3 positions :- montage mural en surface ;- 3 positions de ventilation + fonction de minuterie + réglage automatique ;- réglage du débit d’air maximal ;- témoin LED ;- fonctionne sur piles (3 V Lithium CR2450N).
  • Version avec élément de préchauffage électrique intégré, type “LE”
MODÉLES H L P kG CODE Réf. fournisseur.
225 - 225 m³/h 800 547 300 28 22951298 11VE00058
225 LE - 225 m³/h 800 547 300 28 22978007 11VE00059
22951298|225 - 225 m³/h|11VE00058 22978007|225 LE - 225 m³/h|11VE00059 22951298
225 - 225 m³/h
11VE00058		 22978007
225 LE - 225 m³/h
11VE00059
Commande par application 1 1
Récupération de la chaleur au-dessus de Appareil à contre-courant croisé Appareil à contre-courant croisé
Matériau du boîtier Acier Acier
Matériau, échangeur de chaleur Plastique Plastique
Montage mural Oui Oui
Adapté à un montage au plafond Non Non
Montage au sol Non Non
Orientation réversible gauche / droite Oui Oui
Volume d'air max. à 50 Pa 225.000 m³/h 225.000 m³/h
Volume d'air max. à 100 Pa 225.000 m³/h 225.000 m³/h
Volume d'air max. à 150 Pa 225.000 m³/h 225.000 m³/h
Volume d'air max. à 200 Pa 200.000 m³/h 200.000 m³/h
Avec protection thermique Oui Oui
Power consumption at max. air volume at 100 Pa 1.100 kW 1.100 kW
Thermal efficiency at 70 % air volume at 50 Pa 88.600 % 88.600 %
Type de moteur EC (commutation électronique) EC (commutation électronique)
Classe de protection (IP) IP21 IP21
Tension 230.000 V 230.000 V
Fréquence 50.000 Hz 50.000 Hz
Nombre de phases 1.000 1.000
Protection de l'appareil 20.000 A 20.000 A
Raccordement électrique Câble de connexion avec prise de mise à la terre Câble de connexion avec prise de mise à la terre
Energy efficiency class (1253/2014/EU) A A
Avec écran numérique Non Non
Protocole pris en charge pour Modbus Oui Oui
Avec commande filaire Non Non
Convient pour un fonctionnement filaire Oui Oui
Adapté aux télécommandes sans fil Oui Oui
Avec contrôleur de zone Non Non
Convient au contrôleur de zone Non Non
Avec élément chauffant Non Oui
With volatile organic compound (VOC) sensor Non Non
Suitable for extra VOC sensor Non Non
Avec capteur d'humidité interne (HR) Oui Oui
Convient pour capteur d'humidité (HR) (supplémentaire) Oui Oui
Avec capteur interne de dioxyde de carbone (CO2) Non Non
Convient pour capteur de dioxyde de carbone (CO2) (supplémentaire) Oui Oui
Convient pour raccordement chaudière de CC Non Non
Avec by-pass Oui Oui
Avec contrôle de pression constant Non Non
Avec surveillance du débit volumétrique Oui Oui
Type de protection antigel Élément chauffant Élément chauffant
Diamètre nominal du canal 125.000 - 125.000 mm 125.000 - 125.000 mm
Connexions côté air extérieur Embout d'insertion Embout d'insertion
Connexions côté résidentiel Embout d'insertion Embout d'insertion
Raccordement à une maison en bas Oui Oui
Raccordement à une maison sur le côté gauche Non Non
Raccordement à une maison sur le côté droit Non Non
Raccordement à une maison sur le haut Oui Oui
Raccordement au toit sur le côté Non Non
Raccordement au toit sur le haut Oui Oui
Filtre d'alimentation selon ISO 16890-1: 2015 ISO ePM1 ISO ePM1
Filtre d'alimentation efficace selon ISO 16890-1: 2015 55.000 % 55.000 %
Filtre d'échappement selon ISO 16890-1: 2015 ISO ePM10 ISO ePM10
Efficacité du filtre d'échappement selon ISO 16890-1: 2015 50.000 % 50.000 %
Hauteur 800.000 mm 800.000 mm
Largeur 547.000 mm 547.000 mm
Profondeur 300.000 mm 300.000 mm
Poids 28.000 kg 28.500 kg
