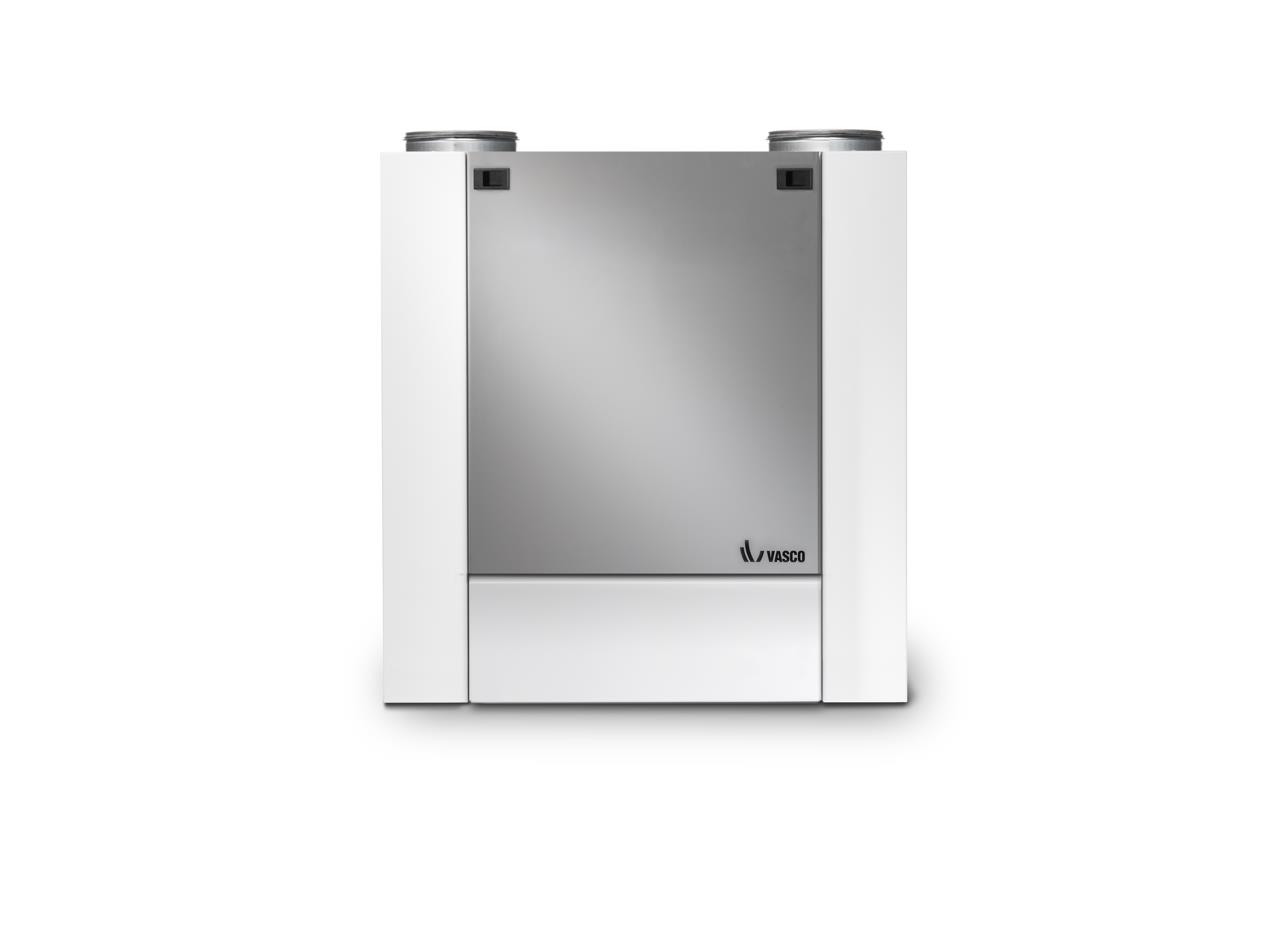

UNITÉS DE VENTILATION D350 / D425

Fiche produit
Copier l'URL du produit dans le presse-papier
SYSTÈMES DE VMC TYPE DOUBLE FLUX > UNITES DE VENTILATION
  • Unité de ventilation compacte jusqu’à 350-425m³/h* pour l’application dans la construction résidentielle. Pour montage mural, avec un connexion en haut et en bas et réversibilité des courants d’air est possible. L’unité est équipée en standard d’un by-pass à 100% et d’un commutateur à 3 positions RF sans fil. Optionnellement extensible avec des commutateurs RF CO2 ou HR pour fonctionnement à la demande.
  • sont équipées de série des éléments suivants : réversible droit/gauche, caisson en métal laqué, construction interne étanche en EPP, échangeur de chaleur en plastique offrant un rendement élevé, ventilateurs radiaux à courant continu avec aubes incurvées vers l’arrière, régulation constante du volume pour une quantité d’air garantie, by-pass complet, contact d’alarme, contacts 3 positions pour commande externe, signal 0-10 V pour commande externe, Filtre à air G4 pour l’evacuation et F7 pour l’air frais. , Filtres selon EN779-ISO16890 F7 - ePM1 55% G4 - Coarse 65%, sélecteur RF avec indication LED, possibilité de connecter jusqu’à 20 sélecteurs RF, possibilité de combiner jusqu’à 3 unités de ventilation
MODÉLES H L P kG CODE Réf. fournisseur.
D425 - 425 m³/h 724 764 560 45 22759375 11VE00045
D350 - 350 m³/h 724 764 560 45 22762337 11VE00044
22759375|D425 - 425 m³/h|11VE00045 22762337|D350 - 350 m³/h|11VE00044 22759375
D425 - 425 m³/h
11VE00045		 22762337
D350 - 350 m³/h
11VE00044
Montage mural Oui Oui
Adapté à un montage au plafond Non Non
Montage au sol Non Non
Orientation réversible gauche / droite Oui Oui
Volume d'air max. à 50 Pa 425.000 m³/h 350.000 m³/h
Volume d'air max. à 100 Pa 425.000 m³/h 350.000 m³/h
Volume d'air max. à 150 Pa 425.000 m³/h 350.000 m³/h
Volume d'air max. à 200 Pa 395.000 m³/h 325.000 m³/h
Volume d'air max. à 250 Pa 360.000 m³/h 295.000 m³/h
Volume d'air max. à 300 Pa 325.000 m³/h 265.000 m³/h
Avec protection thermique Oui Oui
Type de moteur EC (commutation électronique) EC (commutation électronique)
Tension 230.000 V 230.000 V
Fréquence 50.000 Hz 50.000 Hz
Nombre de phases 1.000 1.000
Protection de l'appareil 20.000 A 20.000 A
Raccordement électrique Câble de connexion avec prise de mise à la terre Câble de connexion avec prise de mise à la terre
Avec écran numérique Non Non
Protocole pris en charge pour Modbus Non Non
Avec commande filaire Non Non
Convient pour un fonctionnement filaire Oui Oui
Adapté aux télécommandes sans fil Oui Oui
Avec contrôleur de zone Non Non
Convient au contrôleur de zone Non Non
Avec élément chauffant Non Non
Avec capteur d'humidité interne (HR) Non Non
Convient pour capteur d'humidité (HR) (supplémentaire) Oui Oui
Avec capteur interne de dioxyde de carbone (CO2) Non Non
Convient pour capteur de dioxyde de carbone (CO2) (supplémentaire) Oui Oui
Convient pour raccordement chaudière de CC Non Non
Avec by-pass Oui Oui
Avec contrôle de pression constant Non Non
Avec surveillance du débit volumétrique Oui Oui
Type de protection antigel Autre Autre
Diamètre nominal du canal 180.000 - 180.000 mm 180.000 - 180.000 mm
Connexions côté air extérieur Extrémité de conduit Extrémité de conduit
Connexions côté résidentiel Extrémité de conduit Extrémité de conduit
Raccordement à une maison en bas Oui Oui
Raccordement à une maison sur le côté gauche Non Non
Raccordement à une maison sur le côté droit Non Non
Raccordement à une maison sur le haut Oui Oui
Raccordement au toit sur le côté Non Non
Raccordement au toit sur le haut Oui Oui
Filtre d'alimentation selon ISO 16890-1: 2015 ISO ePM1 ISO ePM1
Filtre d'alimentation efficace selon ISO 16890-1: 2015 55.000 % 55.000 %
Filtre d'échappement selon ISO 16890-1: 2015 ISO grossier ISO grossier
Efficacité du filtre d'échappement selon ISO 16890-1: 2015 65.000 % 65.000 %
Hauteur 724.000 mm 724.000 mm
Largeur 764.000 mm 764.000 mm
Profondeur 560.000 mm 560.000 mm
Poids 45.400 kg 45.400 kg
