Soupape de sécurité sanitaire SVW

Fiche produit
Copier l'URL du produit dans le presse-papier
ACCESSOIRE CHAUFFERIE > ACCESSOIRES POUR BALLONS / BOILERS

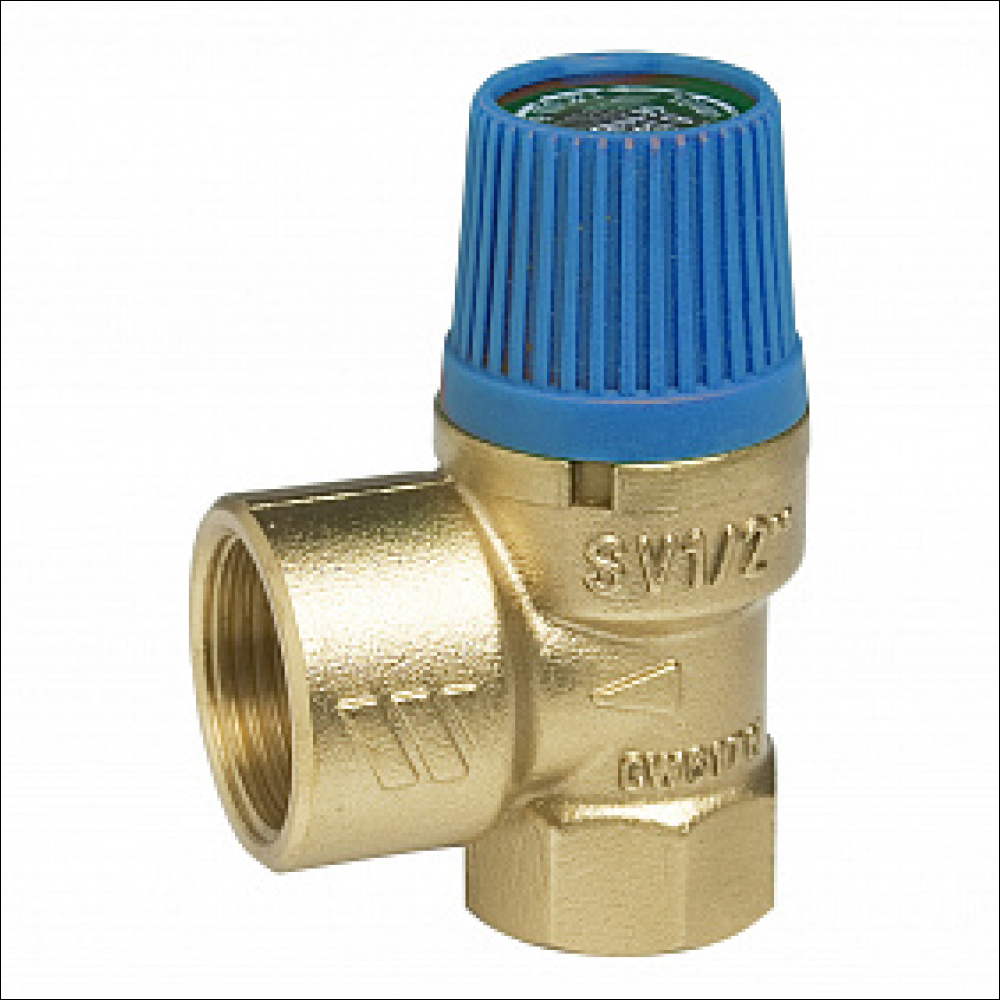

  • Soupape de sécurité pour installations d’eau sanitaires. Avec sortie majorée. Corps en laiton (CW617N). Ressort en inox. Tête tournante bleue en plastique renforcé
  • Température d’utilisation : -10 jusqu’à 110 °C. PN 10
  • Conformité à la norme PED 2014/68/EU
  Ø D CODE Réf. fournisseur.
8 Bar 1/2" F x 3/4" F 22977433 0216080N
8 Bar 3/4" F x 4/4" F 22977434 0217080N
8 Bar 4-4" F x 5/4" F 22346704 0218308
22977433||0216080N 22977434||0217080N 22346704||0218308 22977433

0216080N		 22977434

0217080N		 22346704

0218308
Modèle À angle droit À angle droit À angle droit
Matériau du boîtier Laiton Laiton Laiton
Qualité du matériau CuZn40Pb2 (CW617N) CuZn40Pb2 (CW617N) CuZn40Pb2 (CW617N)
Raccordement 1 Filetage femelle gaz cylindrique (BSPP) Filetage femelle gaz cylindrique (BSPP) Filetage femelle gaz cylindrique (BSPP)
Diamètre nominal raccordement 1 1/2 pouce (15) 3/4 pouce (20) 1 pouce (25)
Raccordement 2 Filetage femelle gaz cylindrique (BSPP) Filetage femelle gaz cylindrique (BSPP) Filetage femelle gaz cylindrique (BSPP)
Diamètre nominal raccordement 2 3/4 pouce (20) 1 pouce (25) 1 1/4 pouce (32)
Pression nominale d’article PN 8 PN 10 PN 10
Température moyenne (fonctionnement continu) -10.000 °C 110.000 - 110.000 °C -10.000 °C
Traitement de surface Non traité Non traité Non traité
Vanne à soufflet Non Non Non
Joint Caoutchouc Caoutchouc Caoutchouc
Pression de trop-plein 8.000 - 8.000 bar 8.000 - 8.000 bar 8.000 bar
Longueur raccordement 1 24.500 mm 34.000 mm 42.000 mm
Longueur raccordement 2 34.000 mm 37.000 mm 50.000 mm
Hauteur 73.000 mm 84.500 mm 109.000 mm
Angle de l’appareil 90.000 ° 90.000 ° 90.000 °
