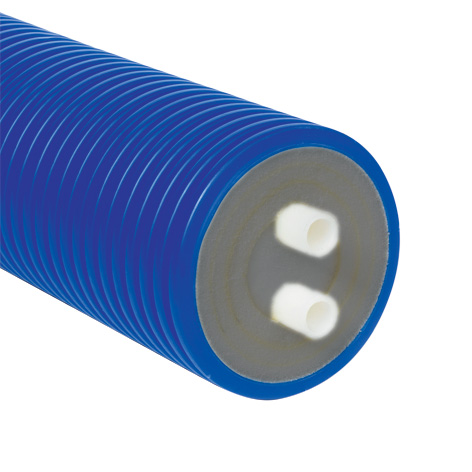

Microflex DUO Sanitaire (PER-a)

Fiche produit
Copier l'URL du produit dans le presse-papier
TUBES ET RACCORDS > RACCORDS MICROFLEX
  • Pression maxi de service: 10 bar
  • • Température maxi du fluide: +85°C constante (température de pointe pendant une courte période +95°C)
  • • Longueur de la couronne: 100 m (coupe sur demande sans coût supplémentaire)
  • • Matériau tuyau caloporteur: PER-a – SDR(*) 7,4 – PN 10
  • • Matériau isolant: polyéthylène réticulé avec une valeur lambda constante de 0,0372 W/mK à 40°C
  • • Matériau gaine extérieure: HDPE – double paroi (paroi intérieure en LDPE)
  Ø D CODE Réf. fournisseur.
Gaine ext 125 1 x 25 x 3,5
1 x 20 x 2,8		 22855879 MD1252520S
Gaine ext 125 1 x 32 x 4,4
1 x 25 x 3,5		 22958179 MD1253225S
Gaine ext 160 2 x 25 x 3,5 22357120 MD16025S
Gaine ext 160 1 x 32 x 4,4
1 x 25 x 3,5		 22973254 MD1603225S
Gaine ext 160 1 x 40 x 5,5
1 x 25 x 3,5		 22958162 MD1605040S
Gaine ext 160 1 x 50 x 6,9
1 x 25 x 3,5		 22973257 MD1605025
Gaine ext 160 1 x 50 x 6,9
1 x 32 x 4,4		 22973258 MD1605032
22855879||MD1252520S 22958179||MD1253225S 22357120||MD16025S 22973254||MD1603225S 22958162||MD1605040S 22973257||MD1605025 22973258||MD1605032 22855879

MD1252520S		 22357120

MD16025S		 22973254

MD1603225S		 22973257

MD1605025
Nombre de tuyaux internes 2.000 2.000 2.000 2.000
Matériau du tuyau intérieur PE-Xa PE-Xa PE-Xa PE-Xa
Diamètre tuyau interne 18.000 mm 18.000 mm 23.200 mm 36.200 mm
Épaisseur de la paroi du tuyau intérieur 3.500 mm 3.500 mm 4.400 mm 6.900 mm
Diamètre du tuyau intérieur 2 14.400 mm   18.000 mm 18.000 mm
Épaisseur de paroi du tuyau intérieur 2 2.800 mm   3.500 mm 3.500 mm
Couleur tuyau interne Blanc Blanc Blanc Blanc
Avec manchon extérieur Oui Oui Oui Oui
Diamètre extérieur fourreau 125.000 mm   160.000 mm 160.000 mm
Matériau du manchon de tuyau PEHD PEHD PEHD PEHD
Couleur du manchon tubulaire Bleu Bleu Bleu Bleu
Matériau isolant PE PE PE PE
Coefficient de conductivité thermique 0.037 W/(m.K) 0.037 W/(m.K) 0.037 W/(m.K) 0.037 W/(m.K)
Avec bande chauffante Non Non Non Non
Standard Dimension Ratio (SDR) 7.400 7.400 7.400 7.400
Rayon de courbure minimal 300.000 mm 500.000 mm 500.000 mm 600.000 mm
Pression de service maximale à 20 °C 10.000 bar 10.000 bar 10.000 bar 10.000 bar
Température moyenne maximale (fonctionnement continu) 85.000 °C 85.000 °C 85.000 °C 85.000 °C
Température moyenne maximale (temporaire) 95.000 °C 95.000 °C 95.000 °C 95.000 °C
